產品介紹

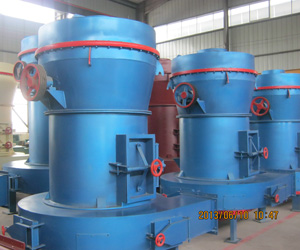

雷蒙磨粉機又稱
雷蒙磨、雷蒙機,是代替球磨機加工礦石粉末的一種制粉磨粉機,雷蒙磨粉機的磨輥在離心力的作用緊緊地壓在磨環上,因此當磨輥、磨環磨損到一定厚度時不影響成品的產量與細度。雷蒙磨粉機的磨輥、磨環更換周期長,從而剔除了離心粉碎機易損件更換周期短的弊病。
雷蒙磨粉機適用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、陶瓷、玻璃等莫氏硬度不大于7級,濕度在6%以下的非易燃易爆的礦業、化工、建材、冶金等行業280多種物料的制粉加工,成品粒度在80-325目范圍內任意調節。
鄭州通用礦山機器有限公司生產的雷蒙磨系列產品有:3R2615、3R2715、3R3016、4R3016、4R3216、5R4121等,應市場發展需要公司已經推出了大型工業用6R雷蒙磨設備和7R雷蒙磨。
結構組成:
雷蒙磨粉機主要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成、其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成,輔助設備有顎式破碎機、斗式提升機、電磁振動給料機、電控柜等,用戶可以根據現場情況靈活選擇。
工作過程:

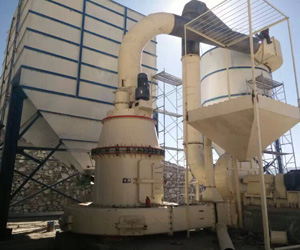

雷蒙磨粉機的整機結構是由主機、分析機、管道裝置、鼓風機,以及根據用戶需要可以配備的顎式破碎機、斗式提升機、電磁給料機、電控電機等組成。物料粉碎到所需粒度后,由提升機將物料送至儲料斗,再經振動給料機將料均勻連續的送入雷蒙磨粉機主機磨室內,由于旋轉時離心力作用,磨輥向外擺動,緊壓于磨環,鏟刀鏟起物料送到磨輥與磨環之間,因磨輥的滾動而達到粉碎目的。物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選,細度過粗的物料落回重磨,合格細粉則隨氣流進入成品旋風集粉器,經出粉管排出,即為成品。
在磨室內因被磨物料中有一定的水分,研磨時生熱,水氣蒸發,以及整機各管道接口不嚴密,外界氣體被吸入,使循環氣壓增高,保證磨機在負壓狀態下工作,所增加的氣流量通過余風管排入除塵器,被凈化后排入大氣。
性能特征:
1.整機為立式結構,占地面積小,系統性強,從原材料的粗加工到輸送到制粉及最后的包裝,可自成一個獨立的生產系統。
2.與其他老式磨粉設備相比,通篩率可高達99%。
3.主機傳動裝置采用密閉齒輪箱和帶輪,傳動平穩,運轉可靠。
4.重要部件均采用優質鑄件及型材制造,工藝精細,保證了整套設備的耐用性。
5.電氣系統采用集中控制,選型先進合理自動化程度高。
