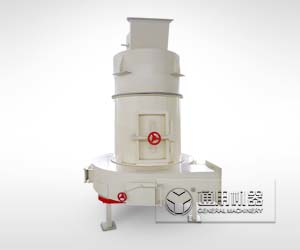

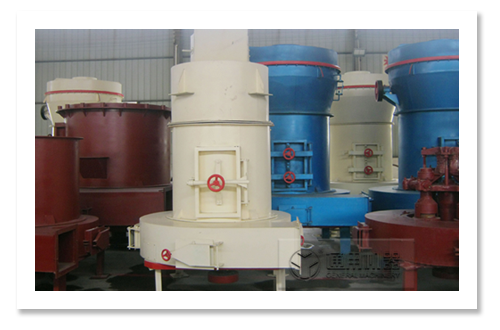

超細磨粉機又稱超細磨、微粉磨、超微粉磨粉機、高效微粉磨,是通用礦山機器技術專家根據流體力學原理,在雷蒙磨粉機的技術基礎上經過長期的實踐檢驗潛心研制而成,可與氣流磨相媲美。超細磨粉機采用細度分級技術,解決了國內采用氣流磨成本高的難題,同時解決了超細粉分級難關。通用超細磨產量更高,能耗更低,備受各行業用戶的好評。普遍應用于礦山、建材、冶金、化工等領域內礦產品物料的粉磨加工領域,如碳酸鈣粉碎加工、石膏粉加工、電廠脫硫、非金屬礦制粉、煤粉制備等項目。
超細磨粉機主要適用于6級以下研磨粉碎,包括高嶺土、石灰石、方解石、大理石、重晶石、重鈣、石膏、氧化鐵、氧化鐵綠、氫氧化鋁、顏料、陶土、煤、活性炭、長石、方解石、滑石、白云石、重晶石、大理石、石灰石、碳黑、陶土等500余種物料超細粉加工。
結構組成
超細磨粉機主要由主機,鼓風機,超細度分析機,成品旋風集粉器,布袋除塵器及連接風管等組成。根據客戶需求,現場還可以選擇性配備斗式提升機、儲料倉、電控柜、振動給料機、顎式破碎機等輔助設備。
工作原理
物料被破碎后由提升機送入儲料倉,再由振動給料機均勻送入主機磨室,后被鏟刀鏟起,進入磨輥和磨環之間被碾壓揉搓。風機將風吹入磨室內,吹起粉末到分析機內,進行風選,達不到細度又落回重磨,合格細粉則隨氣流進入成品旋風集粉器,與空氣分離從出料口排出即為成品。物料含有一定的水分,研磨時會產生一定的水汽,以及整個管道由于密封不絕對嚴密致使一定的外界氣體被吸入,使系統循環風量增加,為保證磨機在負壓狀態下工作,多余的風量進入布袋除塵器凈化后排入大氣中。

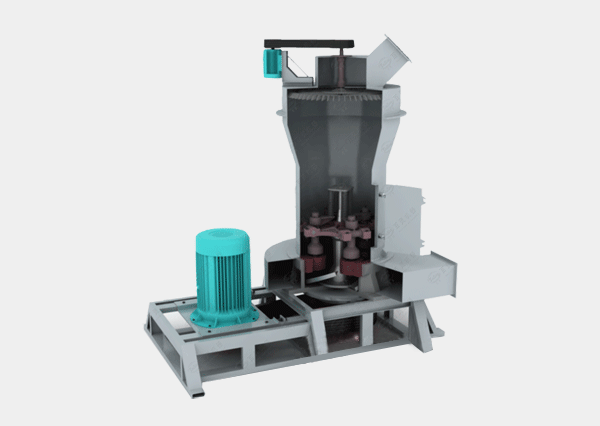

在超細磨粉機研磨室內,磨輥總成通過橫擔軸懸掛在磨輥吊架上,磨輥吊架與主軸及鏟刀架固定聯結,壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上,以橫擔軸為支撐點,靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上。當電機通過傳動裝置轉動時,裝在鏟刀架上的鏟刀與磨輥同步轉動,磨輥在磨環內圓表面上滾動的同時繞自身轉動。分析機通過電機傳動裝置帶動分析機葉輪旋轉。其分析機的旋轉速度決定了出粉細度。
突出優勢
1、適用物料廣,成品細度更高。
可針對硬度在6級以下的多種物料研磨,在高壓彈簧的作用下,成品細度大大提高。
2、高效節能,收益更快。
獨與氣流磨相比,系統能耗低,投資少,效益高,回收快。
3、自動化更高,環保安全。
自成系統,生產環節少,25mm以下的物料可以直接進機器加工;無污染,除塵效果完全達到國家的標準;磨輥裝置密封效果好。

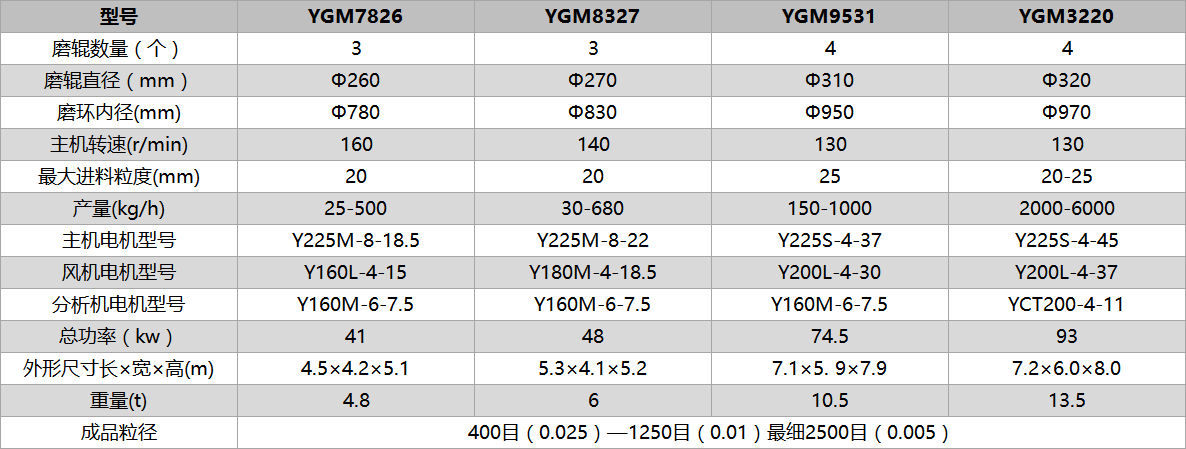

技術參數
注:本網站的產品圖片以及型號、數據、功能、性能、規格參數等僅供參考,鄭州通用礦山機器有可能對上述內容進行改進,具體信息請參照產品實物、產品說明書。除非經特殊說明,本網站中所涉及的數據解釋權均歸鄭州通用機器所有。
全國服務熱線:0371-67828855 或 13673667017(同微信)

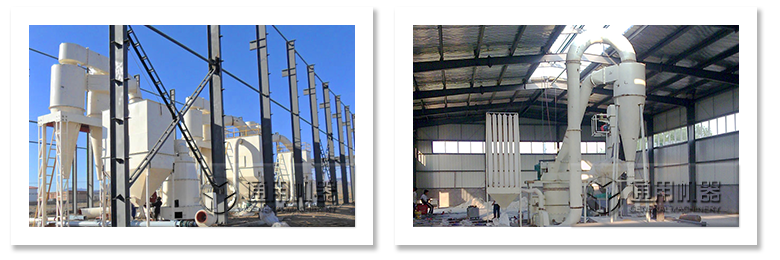

客戶案例
