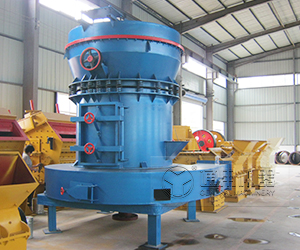

雷蒙磨粉機又稱雷蒙磨、雷蒙機。產品具有系統性強、通篩率高、傳動平穩、耐磨性高、維護方便等突出優勢。普遍應用于礦山、建材、冶金、化工等行業280多種物料的高細制粉加工。
雷蒙磨粉機廣泛適用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、白云石、螢石、石灰、活性白土、活性炭、膨潤土、高嶺土、水泥、磷礦石、石膏、陶瓷、玻璃保溫材料等莫氏硬度不大于9.3級,濕度在6%以下的非易燃易爆物料的高細制粉加工,R型雷蒙磨粉機成品粒度80-325目范圍內任意調節,部分物料可達2000目。
結構組成
雷蒙磨主要由主機、細度分析機、鼓風機、成品旋風積粉器、布袋除塵器及聯結風管組成。根據用戶需求可配備破碎機、提升機、儲料倉、電磁振動給料機及電器控制柜等輔助設備。
工作原理

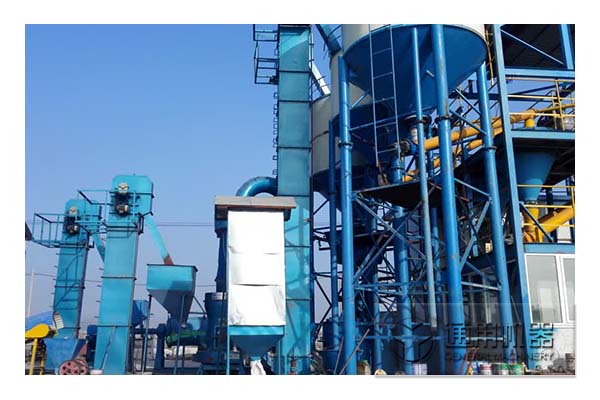

物料粉碎到所需粒度后,由提升機將物料送至儲料斗,再經振動給料機將料均勻連續的送入雷蒙磨粉機主機磨室內,由于旋轉時離心力作用,磨輥向外擺動,緊壓磨環,鏟刀鏟起物料送到磨輥與磨環之間,因磨輥的滾動而達到粉碎目的。物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選,細度過粗的物料落回重磨,合格細粉則隨氣流進入成品旋風集粉器,經出粉管排出,即為成品。
突出優勢
1、系統性強,通篩率高。
整機為立體結構,占地面積小,系統性強,從原材料的粗加工、輸送、制粉,到最后的包裝,可自成一個獨立的生產體系。成品粉細度均勻,通篩率高達99%。
2、傳動平穩,耐磨性高。
機傳動裝置采用密閉齒輪箱和帶輪,傳動平穩,運行可靠。核心部件采用高性能的耐磨材料,耐磨性能高,節約成本。
3、磨輥、磨環更換周期長。
雷蒙磨粉機的磨輥在離心力的作用緊緊地壓在磨環上,因此當磨輥、磨環磨損到一定厚度時不影響成品的產量與細度,磨輥、磨環更換周期長,從而剔除了離心粉碎機易損件更換周期短期弊病。
4、密封性好、環保除塵。
磨輥裝置和研磨裝置采用優質高效的加工工藝,重疊式多級密封保證了良好的密封效果。
技術參數
型號Model |
3R2715 |
3R3016 |
4R3216 |
5R4121 |
||
磨輥 Roller |
個數Number |
3 |
3 |
4 |
5 |
|
直徑Diameter |
270 |
300 |
320 |
410 |
||
高度Height |
150 |
160 |
160 |
210 |
||
磨環 Ring |
內徑Inside diameter |
830 |
880 |
970 |
1280 |
|
高度Height |
150 |
160 |
160 |
210 |
||
最大進料粒度Maximum feed size |
15-20 |
15-20 |
20-25 |
<30 |
||
成品粒度Output size |
0.044-0.165 |
0.044-0.165 |
0.044-0.165 |
0.95-0.033 |
||
主機功率Power of main frame |
22 |
30 |
37 |
75 |
||
成品細度 (mm) |
0.125 |
|
2.3-2.8 |
0.6-1.2 |
3.2-4.5 |
6-9.5 |
0.075 |
產量capacity(t/h) |
1.8-2.3 |
1.9-2.6 |
2.4-3.1 |
4.5-8 |
|
0.044 |
|
0.9-1.7 |
1-1.9 |
1.8-2.5 |
3-5 |
注:本網站的產品圖片以及型號、數據、功能、性能、規格參數等僅供參考,鄭州通用礦山機器有可能對上述內容進行改進,具體信息請參照產品實物、產品說明書。除非經特殊說明,本網站中所涉及的數據解釋權均歸鄭州通用機器所有。
全國服務熱線:0371-67828855 或 13673667017(同微信)

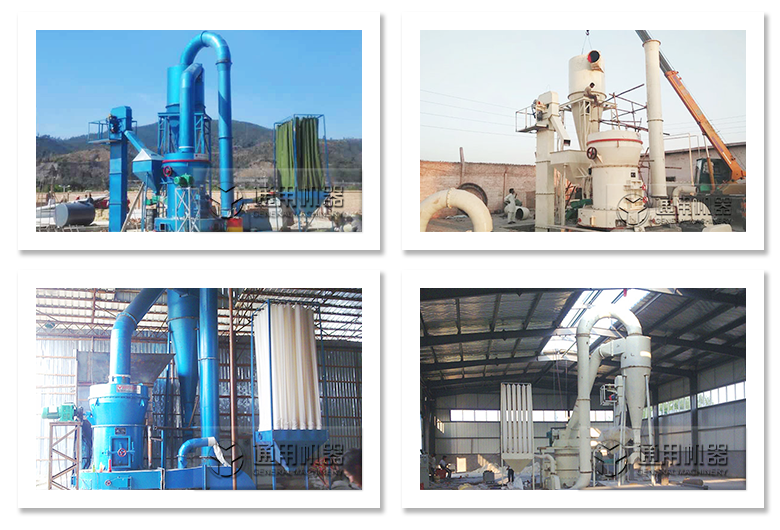

客戶案例
