顎式破碎機

顎式破碎機是我公司集國內外同類產品的成功經驗，潛心研制出的一款高效節能的破碎設備，簡稱顎破。大中型顎式破碎機是鄭州通用礦山機器有限公司的拳頭產品之一。【進料】<750mm 【出料】10-165mm 【產能】1-450t/h

產品介紹相關設備在線留言

免費熱線:0371-67828855 / 銷售電話:13673667017

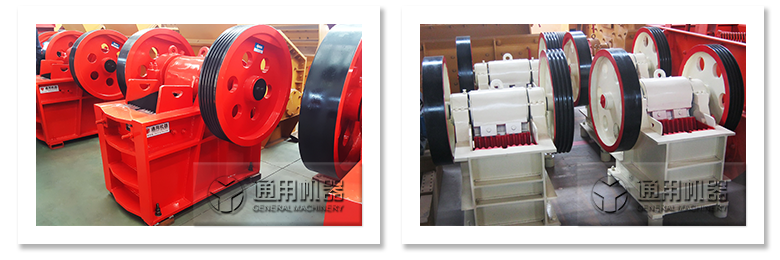

產品介紹

顎式破碎機是我公司集國內外同類產品的成功經驗，潛心研制出的一款高效節能的破碎設備，簡稱顎破。大中型顎式破碎機是鄭州通用礦山機器有限公司的拳頭產品之一。

顎式破碎機主要用于各種礦石與大塊物料的中等粒度破碎，可破碎抗壓強度不大于320Mpa的物料，分粗破和細破兩種。該系列產品規格齊全，其給料粒度為125mm～750mm,是初級破碎優選設備。顎式破碎機廣泛運用于礦山、冶金、建材、公路、鐵路、水利和化工等多種行業。

顎式破碎機適用于河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等物質的加工。

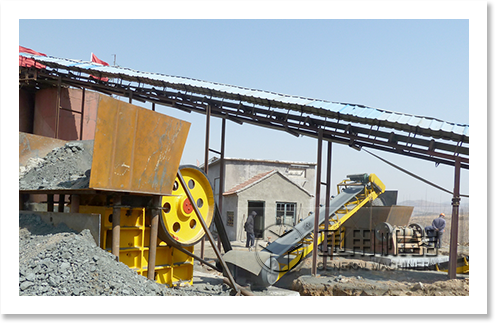

運行環境

在將巨大石塊破碎成小石塊的過程中，第一道破碎機通常稱為“主”破碎機。為顎破機喂料時，物料從頂部入口倒入含有鄂齒的破碎室。顎齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。支持顎齒運動的是一根偏心軸，此軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承的工作環境極為苛刻。軸承必須承受巨大的沖擊載荷，磨蝕性污水和高溫。盡管此工作環境極為苛刻，顎式破碎機仍需非?？煽康毓ぷ?，這是保證生產效率的關鍵一環。

工作原理

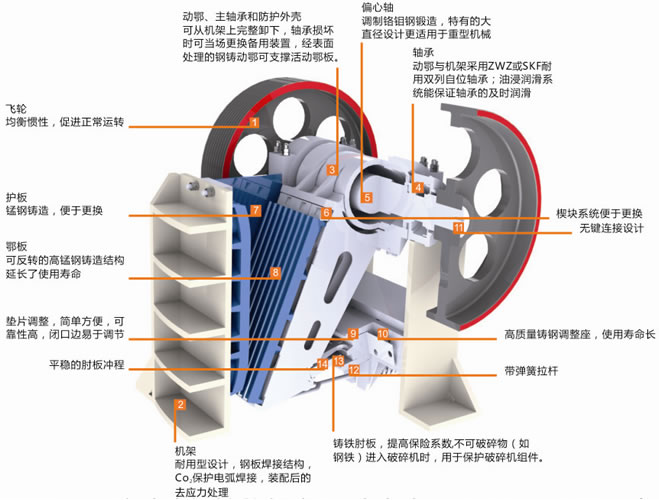

顎式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。

顎式破碎機破碎方式為曲動擠壓，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動。當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎。當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。

在磨粉生產線中，因?yàn)檫M(jìn)入磨粉機的物料不能太大，所以很多原礦石是需要經過顎式破碎機進行破碎，然后通過提升機輸送到磨粉機來進行加工。此外在石料生產線和制砂生產線中，因?yàn)樾枰獙⒋髩K的石頭破碎成小塊兒才能進行下一步破碎工序，所以在初級破碎（第一段破碎）的時候，也要經常用到顎式破碎機，至于用粗破還是細破，這要根據實際的原料來確定。

突出優勢

1、處理量大，粒度均勻。

破碎腔深而且無死區，提高了進料能力與產量，其破碎比大，產品粒度均勻。

2、維護成本低，安全可靠。

墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性，潤滑系統安全可靠，部件更換方便，保養工作量小。

3、運營成本低，系統節能。

結構簡單，工作可靠，運營費用低，單機節能15%～30%，系統節能一倍以上。

技術參數

型號	進料口尺寸	最大進料邊長	出料口尺寸	處理能力（t/h）	電機功率	外形尺寸	重量
PE150*250	150*250	125	10-40	1-3	5.5	896745935	0.8
PE200*350	200*350	180	15-50	1-6	11	996800760	1.2
PE250*400	250*400	200	20-50	5-20	15	143013101340	3
PE400*600	400*600	350	40-100	15-60	30-37	170017321653	7
PE500*750	500*750	425	50-100	50-100	45-55	203519212000	12
PE600*900	600*900	480	65-165	60-130	55-75	229022062370	17
PE750*1060	750*1060	630	80-140	80-180	90-110	265523023110	29
PE900*1200	900*1200	750	95-165	140-260	110-132	378928263025	58
PE1000*1200	1000*1200	850	195-265	280-560	132-160	535042803050	69
PE1200*1500	1200*1500	1020	150-300	400-800	160-220	638053103710	100.9
PEX150*750	150*750	125	18-50	5-16	15	986745935	3.8
PEX250*750	250*750	210	25-60	15-30	22-30	166715451020	5
PEX250*1000	250*1000	210	25-60	15-50	30-37	155019641380	7
PEX250*1200	250*1200	210	25-60	20-60	37-45	219219001950	8.5
PEX300*1300	300*1300	250	20-90	16-105	55	272019501600	15.6

注：本網站的產品圖片以及型號、數據、功能、性能、規格參數等僅供參考，鄭州通用礦山機器有可能對上述內容進行改進，具體信息請參照產品實物、產品說明書。除非經特殊說明，本網站中所涉及的數據解釋權均歸鄭州通用機器所有。

全國服務熱線：0371-67828855 或 13673667017（同微信）

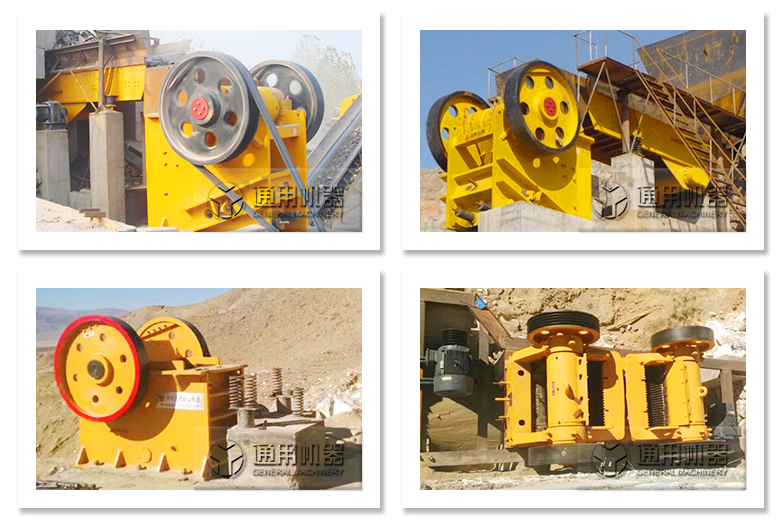

客戶案例
