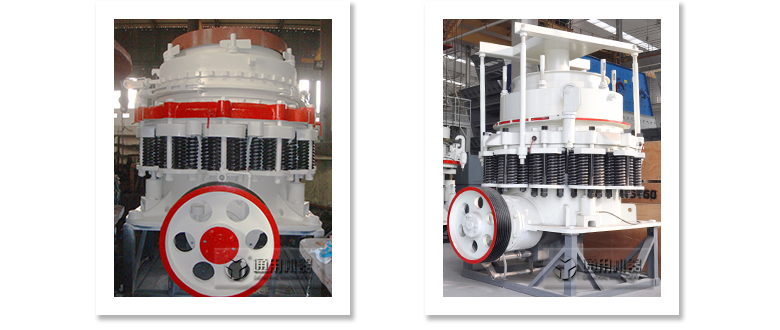

產品介紹

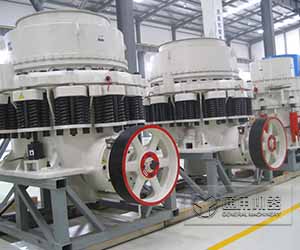

圓錐式破碎機簡稱圓錐破，用于破碎中等和中等以上硬度（350兆帕以下）的各種礦石和巖石，如方解石、石灰石、花崗巖、河卵石、白云石、青石、玻璃、水泥熟料、鐵礦石等。具有結構可靠、生產效率高、調整方便、使用經濟等特點。通用圓錐式破碎機采用干油或水兩種密封方式，使石粉與潤滑油隔離，保證可靠工作。破碎腔形式由礦石決定，標準型適用于中碎，中型適用于細碎，短頭型適用于超細碎。廣泛應用于砂石料場、混凝土制砂、干粉砂漿、建筑垃圾、機制砂等行業。
結構組成

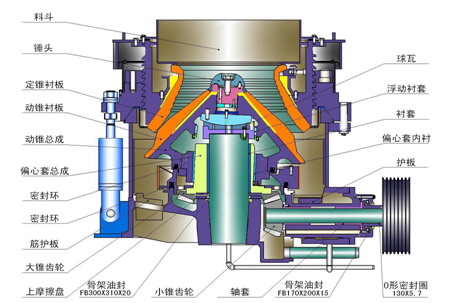

圓錐破碎機主要由機架、定錐總成、動錐總成、彈簧機構、碗型軸架部和傳動等部分組成；其輔助部分由電氣系統、稀油潤滑系統和液壓清腔系統組成。
工作原理
圓錐破碎機工作時，電動機的旋轉通過皮帶輪或聯軸器、傳動軸和圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎壁時而靠近又時而離開固裝在調整套上的軋臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。電動機通過三角帶帶動主機皮帶輪，內部齒輪驅動偏心套轉動，使破碎錐作旋擺運動。破碎錐時而靠近又時而離開固定錐，完成破碎和排料。支撐套與架體連接處靠彈簧壓緊，當破碎機內落入金屬塊等不可破碎物體時，彈簧即產生壓縮變形，排出異物，實現保險，防止機器損壞。
圓錐式破碎機在不可破異物通過破碎腔或因某種原因機器超載時，彈簧保險系統實現保險，排礦口增大。異物從碎腔排出，如異物卡在排礦石可使用清腔系統，使排礦繼續增大，使異物排出破碎腔。圓錐破碎機在彈簧的作用下，排礦口自動復位，恢復正常工作。破碎腔表面鋪有耐磨高錳鋼襯板。排礦口大小采用液壓或手動進行調整。
突出優勢
1、破碎力大，產量高
通用圓錐破采用了高性能破碎腔型與高破碎頻率的結合，使得圓錐式破碎機處理能力大大提高。
2、粒型優異，成品規則
通用圓錐式破碎機層壓破碎原理，故破碎產品多為立方結構，極大程度上減少了針片狀物料。
3、密封性好，運行流暢
通用礦山機器采用潤滑脂密封，避免了給水及排水系統堵塞，使得機器運行更加平穩流暢。

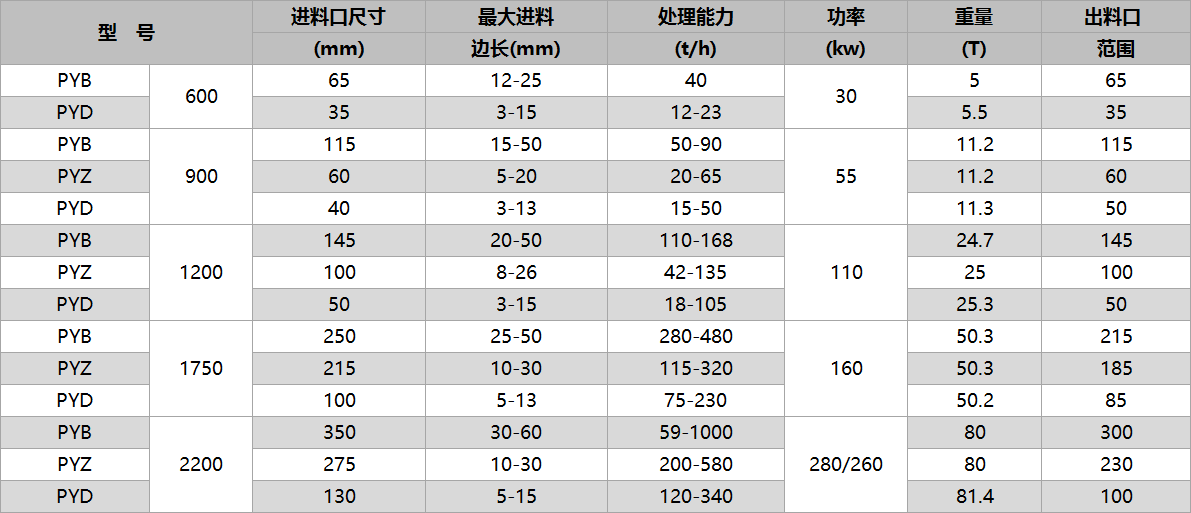

技術參數
注：本網站的產品圖片以及型號、數據、功能、性能、規格參數等僅供參考，鄭州通用礦山機器有可能對上述內容進行改進，具體信息請參照產品實物、產品說明書。除非經特殊說明，本網站中所涉及的數據解釋權均歸鄭州通用機器所有。
全國服務熱線：0371-67828855 或 13673667017（同微信）

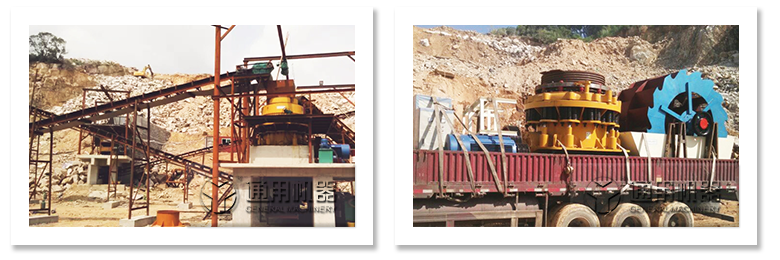

客戶案例
