礦石反擊破類型及工作原理
發布日期:2017-04-06

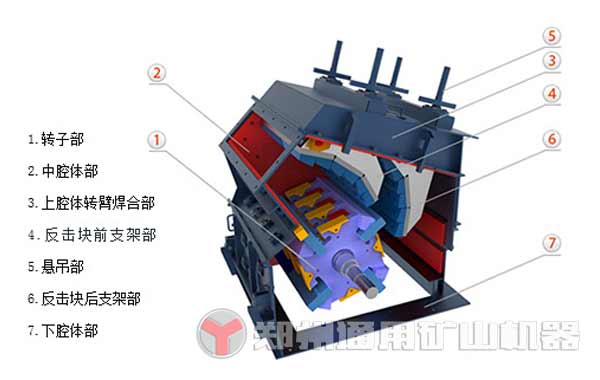

反擊粉碎機大家都比較常見,石料、制砂生產線中時常見到,礦石反擊破與錘式破碎機原理極為相似,不同之處在于板錘結構、破碎腔內壁設有反擊板、多腔粉碎、出料口調節裝置等組成部件,另外反擊式破石機也分單轉子和雙轉子多種類型,下面我們就來了解下其設備類型及工作原理。
反擊破兩大類型—單轉子和雙轉子
單轉子反擊式又分為可逆式(不常用)和不可逆式(常用)
雙轉子反擊式
(1)兩轉子反向回轉式,—相當于兩個平行配置的單轉子的并聯,構成了兩個粉碎腔。
(2)兩轉子同向回轉式,—相當于兩個平行配置的單轉子的串聯,第一個轉子相當于粗碎,第二個轉子相當于細碎。
(3)兩轉子同向高差式,—同上??朔驕p少了漏掉大顆粒的缺陷,產品粒度較均勻。
反擊式破碎機的規格是用轉子的直徑D和長度L來表示的,單位是mm。例如PF1210其轉子直徑和長度就是1200mm和1000mm,型號越大轉子直徑越大,破碎力度越強。引起獨特的三腔破碎特點,可實現粗碎、中碎、細碎三級破碎工藝,被譽為萬能粉碎機,接下來我們來了解礦石反擊破是如何實現大塊石塊到細石顆粒的粉碎過程的。
1、自由沖擊破碎
它是產生破碎效應的主導部分,板錘與物料接觸后,物料破碎并以二倍的轉子速度拋出,而大部分粉塵是料塊群在空間撞擊產生的。
2、 反擊破碎
破碎料塊群的重心是沿力學軌跡射入和反射出反擊板,反擊板是控制物料流向的主導因素,它也產生部分破碎效應。
3、銑削破碎
物料進入板錘破碎區間,大塊物料被高速旋轉的板錘一塊一塊銑削破碎并拋出。另外經上述兩種破碎作用未被破碎而大于出料口尺寸的物料,在出料口處也被高速旋轉的板錘銑削而破碎。
撞擊、碰撞、銑削是礦石反擊破實現石塊粉碎的三大作用原理,在破碎腔內物料流動方向看上去是雜亂無章的,實際料塊群的重心是受回 反擊板的流道線所約束,是有規律的,反擊板流道設計的要求是根據物料性質和對產品粒度的要求,避免不必要的飛行距離,控制料流流向進行設計的。鄭州通用在反擊板、板錘等易損件選材上采用耐磨錳鋼鑄造而成,使用壽命長久,但通用提醒大家鵝卵石等硬度較大物料稍有不適,可采用沖擊式破碎機粉碎,通用研制生產各種破碎磨粉機器,種類多,型號全,訂購熱線:0371-67828877,地址科學大道西四環南600米,歡迎來廠參觀考察。
