圓錐式破石機機架易損件簡述
發布日期：2017-03-23

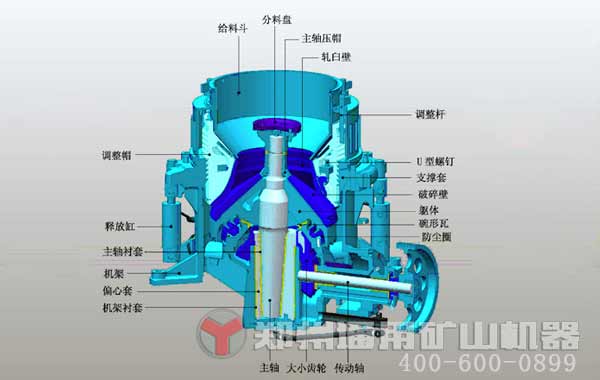

機架襯板、筋護板、襯套、內孔同屬于圓錐破重要易損件，石料破碎生產會產生一定的磨損損傷，磨損嚴重的襯板、筋護板、襯套需要拆卸換新，以保障有效的破碎工序和延長整機使用壽命，拆卸安裝時需要注意哪些細節呢，非技術人員斷不了解，為幫助客戶更好了解其拆卸安裝要領，今天小編就襯板、筋護板、襯套等重要配件的安裝與拆卸過程作詳細介紹。
襯板、筋護板安裝拆卸要領
當液壓圓錐破碎機襯板磨損嚴重需停下來更換襯板時，要檢查機架襯板和筋護板的磨損情況。更換筋護板更好在軀體從液壓圓錐破碎機中拆出的狀態下進行。機架襯板可以用三塊120等份的、預先卷壓成型的鋼板從支撐套內孔放入。其中兩條焊縫只焊接機架襯板，另一條焊縫斷續焊在機架內壁上。
機架襯套的安裝
機架襯套的安裝可以有兩種方法，一是用千斤頂從上部將其壓入（要特別注意襯套固定臺階與機架固定槽的位置）；二是用干冰冷卻的方式先將襯套冷卻，然后放入機架內孔中。如果現場獲取干冰比較方便，建議采用干冰冷卻的方式安裝機架襯套。待機架襯套恢復常溫后（干冰冷卻法安裝）才能繼續以下的工作。
機架襯套的拆卸過程
機架襯套靠頂部的襯套填料固定在機架上。襯套壓出之前必須首先去掉這些填料，敲碎襯套頂部比拆除鎖緊填料要容易得多。就機架襯套的拆卸步驟如下：
1、在機架襯套上端面上間隔100mm鉆若干小于10mm的小孔，小孔深度與被更換襯套的臺階一致。
2、手握一根鋼釬，以45度方向抵在襯套外邊，用大錘打擊鋼釬將襯套的頂部打掉幾塊。
3、在整個圓周上，將襯套頂部敲離鎖緊填料，清除全部碎片和碎銷。
4、拆除機架底蓋。
5、切割一塊直徑略小于機架內孔的鋼板，鋼板厚度為50mm，將鋼板放在襯套的下面。（可在該鋼板中間鉆孔并用吊桿吊起固定在機架內孔上面，以方便以后的操作）
6、割一厚度為50mm、直徑與機架底蓋相同的鋼板，在其上加工三個等徑孔，三孔的直徑和分布圓與底蓋的螺栓孔直徑及分布圓相同。
7、用三根長雙頭螺栓將鋼板懸吊在機架底部。在此鋼板與襯套底部鋼板之間放一50噸的液壓千斤頂。
8、用千斤頂加壓使襯套脫離機架，必要時可增加墊塊以滿足千斤頂?shù)男谐绦枰?/span>
圓錐破碎機襯板、筋護板、襯套拆卸安裝注意事項
1、新機架襯套安裝之前應仔細檢查機架內孔是否有擦傷、麻點以及尺寸是否發生變化。少量的擦傷或麻點用手工予以修復。如果尺寸（大小和圓度）不能手工修復時，需要通過機械加工的方式重新加工以保證圓度和臺階孔的同心度。通過重新加工的機架必須配置符合新尺寸要求的機架襯套。
2、無論用鋅合金還是環氧樹脂填料，都必須保證填滿固定槽內間隙，待填料冷卻或固化后應檢查襯套是否有松動，如果有松動必須徹底清理原填料后重新澆注。澆注合格后，要徹底清理多余的表面浮起和粘連。
溫馨提醒：圓錐破易損件拆卸安裝一定要輕拿輕放，避免磕碰、磨損等易損件造成傷害，另外拆卸安裝工具應按產品說明操作，不可使用其他錘子、棍棒等非指定工具強行拆卸，技術支持電話：0371-67828877，若您在操作過程中遇到任何問題皆可撥打以上熱線咨詢，24小時開機服務。
